Электромагнитная совместимость давно перестала быть предметом для специалистов из отдельной комнаты и стала частью проектирования любой электроники. Правильное испытательное оборудование по ЭМС помогает не только пройти сертификацию, но и понять, где продукт уязвим и как это исправить.
Зачем нужны такие испытания
ЭМС-испытывания выявляют, как устройство излучает помехи и насколько оно устойчиво к внешним воздействиям. Это важно и для безопасности, и для соответствия нормам рынка, иначе продавать товар будет сложно или невозможно.
Кроме регуляторных требований, тесты экономят деньги: найденная на ранней стадии проблема обходится дешевле, чем отзыв продукции после запуска. Наконец, испытания придают уверенность команде — вы не полагаетесь на догадки, а опираетесь на измерения.
Краткий обзор основных типов оборудования

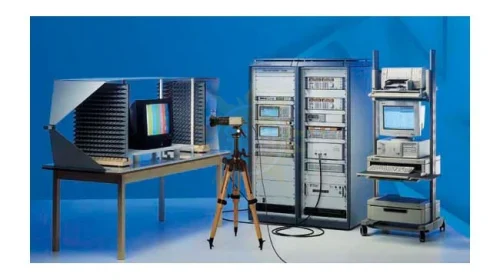

Набор инструментов зависит от задач. Нужен спектроанализатор для оценки уровней излучения, генераторы помех и камеры для иммунизационных тестов, линии питания с LISN для измерения наведённого шума и пробники для близкого поля.
| Оборудование | Назначение | Типичный тест |
|---|---|---|
| Спектроанализатор | Измерение радиочастотных уровней | Испытания излучений |
| Камера безэховая | Контролируемая среда для измерений | Радиочастотная и имунность |
| Генератор помех / ESD | Создание внешних воздействий | Тест на устойчивость |
Практика тестирования: последовательность и ошибки
Процесс начинается с подготовки испытательного образца и среды, настройки калибровки и базовой проверки. Сначала выполняют предварительные измерения в лаборатории, затем переходят к окончательным тестам в соответствии со стандартами.
Частая ошибка — недооценка заземления и экранирования, что искажает результаты. Лично я однажды потратил день на поиск «мистической» утечки, пока не обнаружил неплотно подключённый контур заземления.
Критерии выбора оборудования и бюджетные варианты
При покупке обращайте внимание на частотный диапазон, динамический диапазон, точность и совместимость с требуемыми стандартами. Важна также поддержка калибровки и наличие удобного ПО для анализа данных.
Если бюджет ограничен, для предварительной оценки подойдут наборы для pre-compliance: портативный спектроанализатор, набор ближних полей и программные инструменты. Они не заменят полномасштабную камеру, но помогут быстро локализовать проблемы.
Какие стандарты стоит помнить
- CISPR (излучения для промышленных и потребительских устройств)
- IEC 61000-4-2 (ESD) и IEC 61000-4-3 (радиочастотная имунность)
- Локальные нормативы и требования сертификационных органов
Заключительные мысли об эффективности испытаний
Инвестиции в правильный набор инструментов окупаются через сокращение времени на поиск дефектов и уверенность в выходе на рынок. Подход «сначала измерить, потом исправлять» даёт заметный эффект в качестве и сроках разработки.
Если проект только стартует, начните с базового набора для pre-compliance и добавляйте специализированные модули по мере роста требований. Так вы получите контроль над процессом, не переплачивая за лишние функции.
